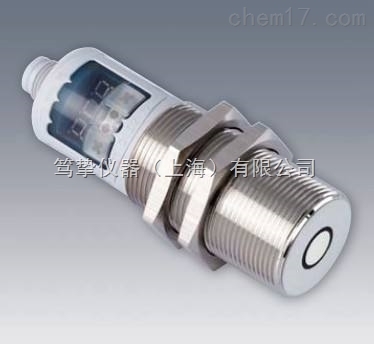

超聲波傳感器是將超聲波信號轉換成其他能量信號（通常是電信號）的傳感器。超聲波是振動頻率高于20kHz的機械波，具有良好的定向性和能量集中度，能夠在氣體、液體和固體介質中傳播。超聲波傳感器的工作原理基于聲波的發射、傳播、反射和接收。

　　其通常由發射器、接收器和聲納電路組成。發射器部分含有一個壓電換能器或磁致伸縮換能器，它能夠?qū)㈦娔苻D(zhuǎn)換為機械能，即超聲波。這些超聲波以一定的角度向外發射，并在遇到物體時被反射回傳感器的接收器部分。接收器同樣包含一個壓電換能器，它能夠?qū)⒔邮盏降穆暡芰哭D(zhuǎn)換回電能，然后由聲納電路處理。

　　超聲波傳感器的安裝步驟：

　　1、固定傳感器支架

　　水平安裝（如距離測量）：

　　使用水平儀調整支架角度，確保傳感器發射面與地面平行。

　　固定支架時，用卷尺測量傳感器與目標物體的垂直距離，確保在有效測量范圍內。

　　垂直安裝（如液位檢測）：

　　將支架垂直固定于容器頂部開口處，傳感器發射面朝下，與液面垂直。

　　若容器開口較小，需使用延長管或法蘭連接，避免傳感器直接接觸液體。

　　傾斜安裝（如特殊角度檢測）：

　　根據目標物體位置調整支架角度，確保超聲波發射路徑與目標表面垂直（傾斜安裝可能導致測量誤差）。

　　2、連接傳感器與支架

　　將傳感器通過螺絲或卡扣固定在支架上，注意擰緊螺絲但避免過度用力導致傳感器變形。

　　對于防水型傳感器，在連接處涂抹密封膠，防止進水損壞電路。

　　3、連接電源與信號線

　　供電要求：

　　根據傳感器規格提供穩定電源（通常為DC 5V-24V），注意正負極性（接反可能損壞傳感器）。

　　若電源電壓波動較大，建議增加穩壓模塊。

　　信號輸出連接：

　　模擬輸出：將電壓信號（如0-10V）或電流信號（如4-20mA）連接至控制器模擬輸入端。

　　數字輸出：將TTL或PWM信號連接至控制器數字輸入端。

　　通信接口：如RS485、I2C等，需按照協議配置地址和波特率（如9600bps）。

　　線纜管理：

　　使用屏蔽線纜減少電磁干擾，線纜長度盡量縮短（過長可能導致信號衰減）。

　　避免線纜與動力電纜并行敷設，必要時交叉走線并保持30cm以上距離。
